Z41Y法兰式锻钢闸阀
更新时间：2020-06-22 23:13:46 字号：T|T
Z41Y法兰式锻钢闸阀法 兰式锻钢闸阀适用于Class150～2500LB、工作温度-29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截...

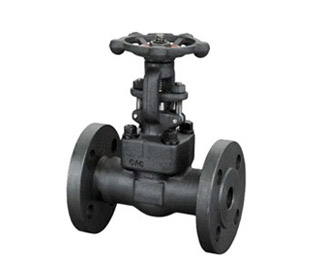

Z41Y法兰式锻钢闸阀
法 兰式锻钢闸阀适用于Class150～2500LB、工作温度-29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等 多种介质。在石油管道上应用较多。
材料
Z41Y法兰式锻钢闸阀零部件材料：
| 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | |
| 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 圆柱销 | A276 420 | A276 304 | ||
| 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 填料压板 | A105 | A182 F304 | ||
| 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 阀杆螺母 | A276 420 | |||
| 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 铭牌 | SS | |||
| 手轮 | A197 | |||
| 润滑垫片 | A273 431 | |||
| 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | |
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | |
尺寸
Z41Y法兰式锻钢闸阀外形及结构尺寸：
| Z41Y法兰式锻钢闸阀 150Lb-600Lb | ||||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
| L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| L1(BW) | 300Lb | 145 | 152 | 165 | 178 | 190 | 216 | |
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H（开） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
| Z41Y法兰式锻钢闸阀 900Lb-1500Lb | |||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H（开） | 197 | 197 | 236 | 246 | 283 | 330 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
| BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
用途
1、采用压力自紧式密封，阀体支管两端为焊接连接。
2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等
适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等
安装保养
1. pp电子阀门应存放在干燥，通风的室内，pp电子阀门通道两端应堵塞。
2. 长期存放的pp电子阀门应定期检查，清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对pp电子阀门标志是否与使用要求相符。
4. 安装前应检查pp电子阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时，pp电子阀门应处于全开位置。
7. 使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。
8. 使用时，应经常给阀杆梯形螺纹注入润滑剂。
9. 手动pp电子阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。
10. pp电子阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
使用与维修
1. pp电子阀门安装后，在系统或管路试压时必须处于全开位置。不得将闸板部分开启作为调节流量或紧急排放用。
2. pp电子阀门的表面、阀杆和阀杆螺母上的梯形螺纹、阀杆螺母与支架滑动位以及齿轮等部位容易粘积灰尘、油污以及残渍，对pp电子阀门易产生磨损和腐蚀，应经常清扫。
3. 手轮操作pp电子阀门，用户不得用杠杆或其他工具去增加启闭扭矩。
4. pp电子阀门使用后，应进行定期在役检查，经常检查密封面密封及磨损等情况；填料是否老化，失效；阀体是否发生腐蚀现象，如发现上述情况应及时进行修理或更换。对水、油介质建议每隔三个月检修一次，对腐蚀性介质建议每隔一个月检修一次， 或按当地法规规定。
5. pp电子阀门经过检修后，重新进行装配、调整，进行密封性能试验，同时记录检修时更换零部件的清单，以备查考。
6. pp电子阀门填料、密封圈、螺栓螺母的更换用户可选择合适的尺寸自行更换也可在订货时作为备件订购，供维修时更换。pp电子阀门在带压情况下打开
阀盖或带压情况下更换螺栓螺母或填料是不允许的。pp电子阀门在更换填料垫片、螺栓螺母后，应经试压合格后使用。
7. 填料更换
7.1. 应在阀腔内没有压力存在的情况下更换填料。
7.2 .用专用工具松开填料压套和压盖，注意不能刮伤阀杆表面。
7.3 .取出填料，换上新的填料直到封严填料箱。
7.4 .拧紧活节螺栓螺母，压紧填料压套和压盖。
7.5 .转动手轮，升降阀杆，检查填料有无泄漏。如果有，继续拧紧活节螺栓螺母。
8 .pp电子阀门密封面的维修用户可自行维修，但应******其密封性，试压合格后使用。
9. pp电子阀门内件一般进行更换，不推荐维修，内件的更换应选用提供的零件，如时间不允许，无法找到pp电子阀门制造商零件，用户应根据此种pp电子阀门图纸严格制作，检验合格后更换。制造商不对由于非制造商提供的零件造成的：Ω涸。
10 .pp电子阀门的承压件不推荐维修，如发现承压件由于使用时间太长而造成影响安全的缺陷，用户应及时更换新pp电子阀门。
11. 对在线的阀体进行焊接修理是不允许的。
12 .不允许在运行中的pp电子阀门上敲打、站人或支承重物。
13 .pp电子阀门壳体温度较高时应设置有警告标识，或者将高温pp电子阀门隔离防止人员烫伤。
14. 电动装置的保管、保养、安装和使用，请参照“pp电子阀门电动装置使用说明书”
